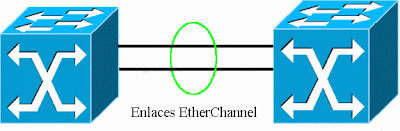

EtherChannel agrupa varios enlaces Ethernet en un único enlace lógico, proveyendo así más ancho de banda de hasta 16 veces la capacidad máxima del enlace (full-duplex). Por ejemplo, agrupando enlaces Fast Ethernet de 100 Mbps cada uno, pudiéndose agrupar hasta 8 enlaces, se puede lograr una capacidad de hasta 1600 Mbps en full-duplex.
Esta tecnología aplica tanto para Fast EthernetChannel (FEC) o Gigabit EtherChannel (GEC).
Las características más resaltantes que se puede lograr con esta tecnología son:
- Incremento de ancho de banda.
- Convergencia rápida con tolerancia a fallas.
- Balanceo de cargas.
Configuración de EtherChannel
EtherChannel maneja dos protocolos:
- Port Aggregation Control Protocol (PAgP, propietario de Cisco) [1].
- Link Aggregation Conrol Protocol (LACP, IEEE 802.3ad) [2].
Los modos de configuración son:
on: en este modo, un EtherChannel útil existe si dos grupos de puertos en modo on están conectados entre sí. En este modo no existe tráfico de negociación.
auto: modo PAgP que coloca un puerto en estado de negociación pasiva, sólo responde a los paquetes PAgP.
desirable: modo PAgP que coloca un puerto es estado de negociación activa, es decir, el puerto inicia el envío de paquetes PAgP a otros puertos LAN.
pasive: modo LACP que pone a un puerto en modo pasivo de negociación, sólo recibe paquetes LACP.
active: modo LACP que coloca a un puerto en modo activo de negociación.
Ejemplos:
1) Tenemos dos switches, SW1 y SW2, de la misma marca (Cisco), cuyas interfases Fast Ethernet 0/1 y 0/2 de cada switch serán configurados como EtherChannels en modo trunk, dentro de la VLAN 99 (para esto, los puertos 0/1 y 0/2 deben estar en la VLAN 99).
SW1#config t
SW1(config)#int range fast 0/1 – 2
SW1(config-if)#no switchport mode access
SW1(config-if)#switchport mode trunk
SW1(config-if)#switchport trunk native vlan 99
SW1(config-if)#channel-group 2 mode active // El rango de número asignado a un grupo EtherChannel es de 1 – 64
SW1(config-if)#end
SW2#config t
SW2(config)#int range fast 0/1 – 2
SW2(config-if)#no switchport mode access
SW2(config-if)#switchport mode trunk
SW2(config-if)#switchport trunk native vlan 99
SW2(config-if)#channel-group 2 mode pasive
SW2(config-if)#end
* Nota: En caso los puertos se encuentren en la VLAN nativa por defecto (VLAN 1), se pueden omitir las líneas de color negro.
2) Configuraremos un switch SW3 para crear un EtherChannel PAgP y asociarlo a la VLAN 5. Tomarenos cuatro interfases Gigabit Ethernet, 0/1 al 0/4.
SW3#config t
SW3(config)#interface range gigabitethernet 0/1 – 4
SW3(config-if)#switchport mode access
SW3(config-if)#switchport access vlan 5
SW3(config-if)#channel-group 3 mode desirable
SW3(config-if)#end
3) Ahora realizaremos una configuración de Capa 3 para el switch SW3 del ejemplo anterior, asignándole una dirección IP.
SW3#config t
SW3(config)#interface port-channel 3
SW3(config-if)#no switchport //Este comando funciona para switches multicapas, el cual es para entrar a configuración de Capa 3
SW3(config-if)#ip address 192.168.20.10 255.255.255.0
SW3(config-if)#end
4) Ahora, si ya tenemos un EtherChannel, conformado por Fast Ethernets, ya configurado en el switch SW4 y queremos agregar una interfase más a ese puerto, debemos configurarlo de la siguiente manera:
SW4#config t
SW4(config)#interface range fast 0/6 – 7
SW4(config-if)#no ip address
SW4(config-if)#channel-group 4 mode desirable
SW4(config-if)#end
5) Para configurar un switch con EtherChannel y agregarle balanceo de cargas, basta con seguir las siguientes líneas:
SW5#config t
SW5(config)#port –channel load-balance {dst-mac | src-mac} // balanceo por MAC address destino u origen, respectivamente. Por defecto src-mac
SW5(config)#end
* Comandos de control EtherChannel
#show etherchannel X port-channel
#show interface {fastethernet | gigabitethernet} X/X etherchannel
#show etherchannel load-balance
Referencias
[1] http://www.cisco.com/en/US/tech/tk389/tk213/tk484/tsd_technology_support_sub-protocol_home.html
[2] http://www.ieee802.org/3/ad/index.html
